產品應用：

YDF氣動陶瓷圓頂閥適用于通過松散、干燥、非粘性、可流動的固體物料密封輸送系統，特別是發電廠的灰渣系統。圓頂閥的關閉由半球形閥芯和可沖氣的橡膠密封圈來實現，閥門的開啟和關閉在無壓力狀態下進行，并采用氣電聯合控制，通過閥芯的遠程控制。該閥門具有開啟靈活，使用壽命長的特點。


產品特點：

   1.YDF氣動陶瓷圓頂閥采用直通式，單向密封和正心結構,開啟時球與閥座相脫離,流道直通,不會出現卡、堵現象。

   2.開關輕便，啟閉時球面與密封座脫離，無任何接觸、扭矩小、轉動靈活。啟閉時半球閥與閥座的剪切作用，因陶瓷具有的自潔性及自潤滑性，能切去密封面上的結垢及粘連物，能保持密封嚴緊。

   3.密封面的正心結構使球面能自動補償磨損，保持閥門的密封性能，使用壽命長，安全可靠。

   4.閥門屬于硬密封結構，密封副是耐磨陶瓷，具堅硬的耐磨性和耐腐蝕性。

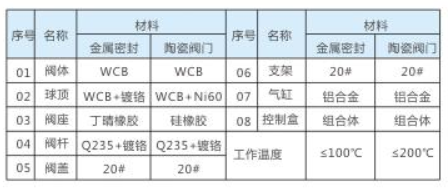

主要零部件材料：

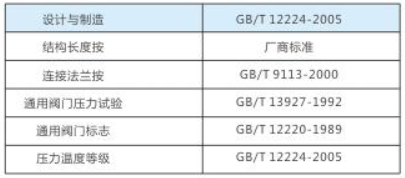

設計參數：

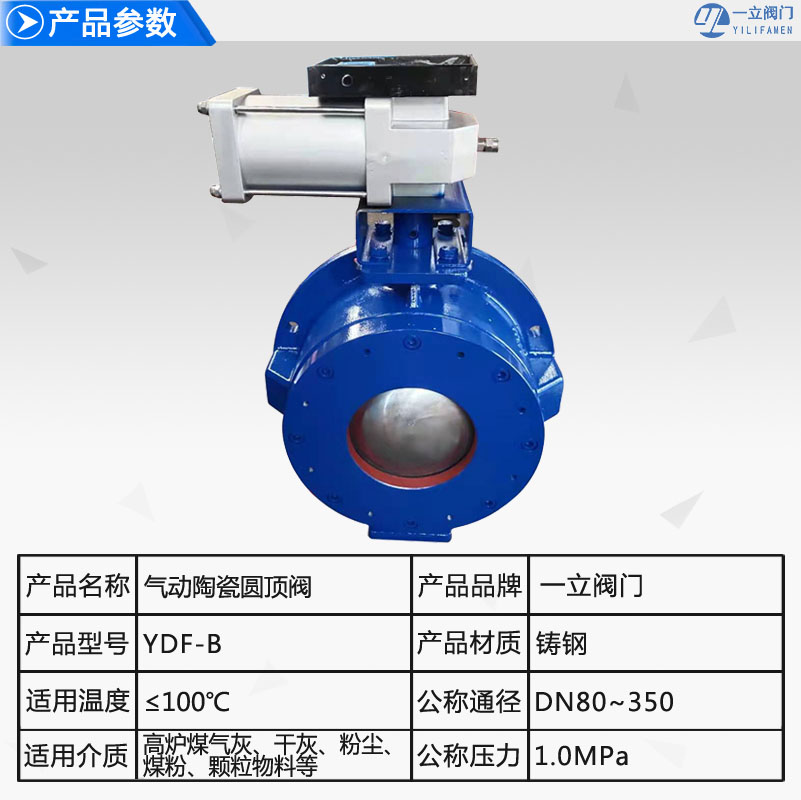

主要性能規范：

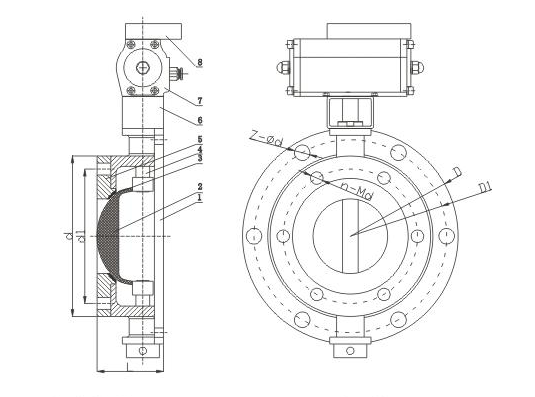

結構圖：



連接尺寸：
