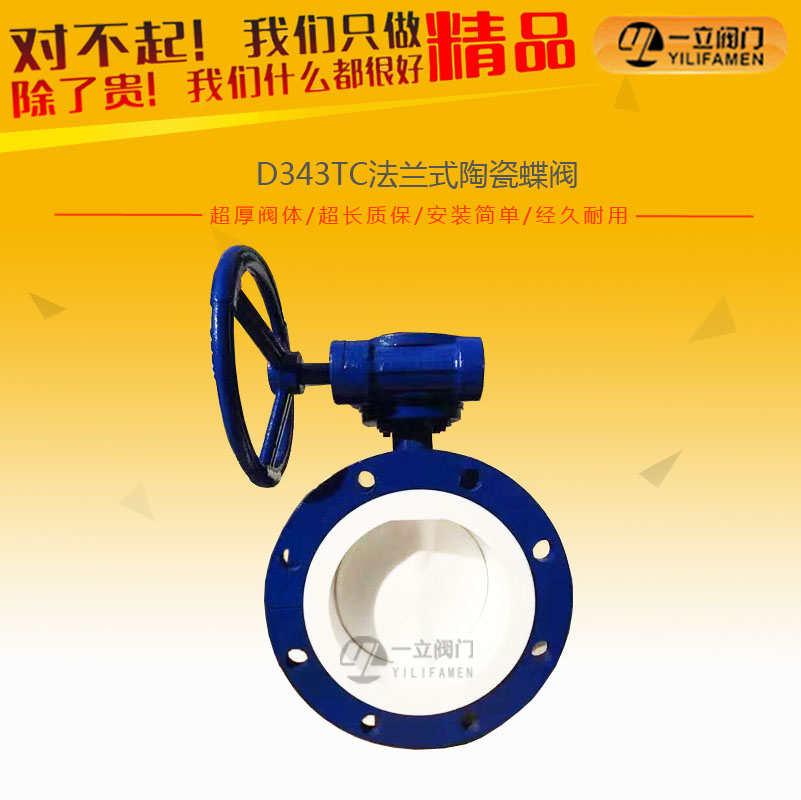

D343TC法蘭式陶瓷蝶閥

產品概述：法蘭式陶瓷蝶閥蝶板密封圈與閥座密封圈采用高性能增韌結構陶瓷材料，耐磨損耐腐蝕，閥體采用整體法蘭式結構，結構緊湊，體積小，重量輕，操作靈活，啟閉力矩小，廣

咨詢熱線：0577-67313796

產品詳情

產品概述：

法蘭式陶瓷蝶閥蝶板密封圈與閥座密封圈采用高性能增韌結構陶瓷材料，耐磨損耐腐蝕，閥體采用整體法蘭式結構，結構緊湊，體積小，重量輕，操作靈活，啟閉力矩小，廣泛應用于各種高磨損場合。
D373TC陶瓷對夾蝶閥是一種結構簡單的調節閥，也可用于低壓管道介質的開關控制采用結構陶瓷做密封副，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。蝶閥部分材質可依用途更換，適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等。小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。

性能特點：

1、法蘭式陶瓷蝶閥蝶板密封圈與閥座密封圈采用高性能增韌結構陶瓷材料，耐磨損耐腐蝕，閥體采用整體法蘭式結構，結構緊湊，體積小，重量輕，操作靈活，啟閉力矩小，廣泛應用于各種高磨損場合。

2、密封副間三偏心錐角結構使蝶閥開啟瞬間兩密封面馬上相互脫離，確保密封副間相互無摩擦。

3、密封副間三偏心結構關閉時具有越關越緊的功能，密封更加可靠，達到不泄漏，并且具有雙向密封功能。

4、耐高溫、高壓、耐腐蝕、使用壽命長，享有“與管道同壽命”之美譽。

5、具有密封調節性能，密封性能下降時，可調節密封圈向閥座靠近，即可恢復密封性能。

6、工況需要時，通過調節蝶閥的啟閉角度，進而起到調節流量的作用。

產品特點：

陶瓷蝶閥適用于硬度的顆粒介質,或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用.

與介質接觸的部分均為結構陶瓷材料,其化學穩定性硬度高，本閥具有耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

陶瓷良好的耐腐性，讓本閥經久耐用，可靠性高，使用壽命長。

應用領域：

陶瓷蝶閥廣泛用于火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。

產品參數：

主體：碳鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）等

蝶板：不銹鋼+增韌結構陶瓷

閥座：增韌結構陶瓷

閥桿：不銹鋼

填料：橡膠/聚四氟乙烯/編織石墨

公稱通徑：DN50-DN500(2"-20")

公稱壓力：PN6-PN25

適用溫度：-29~+425℃

操作方式：手輪，傘齒輪、氣動、電動、液動、電液（可選）

適用介質：紙漿、污水、煤漿、礦渣等磨損性介質

零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	7	閥桿	2Cr13
2	壓圈	Q235	8	填料	柔性石墨
3	閥座	結構陶瓷	9	填料壓蓋	WCB
4	密封圈	結構陶瓷	10	支架	WCB
5	閥板	WCB	11	驅動裝置	成品件
6	壓板	Q235	12	手輪	Qt400

性能規范：

設計與制造		GB/T 12224
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	GB/T9113
檢驗與試驗		GB/T 13927
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

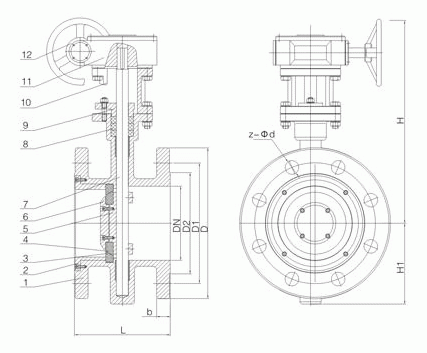

結構圖：

連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	H	H1	z-Φd
50	1.0	108	140	125	100	254	85	4-Φ18
65		112	160	145	120	278	95	4-Φ18
80		114	185	160	135	312	106	4-Φ18
100		127	205	180	155	330	114	8-Φ18
125		140	235	210	185	365	130	8-Φ18
150		140	260	240	210	404	148	8-Φ23
200		152	315	295	265	496	176	8-Φ23
250		165	370	350	320	558	210	8-Φ23
300		178	435	400	368	632	238	8-Φ23
