產品簡介：

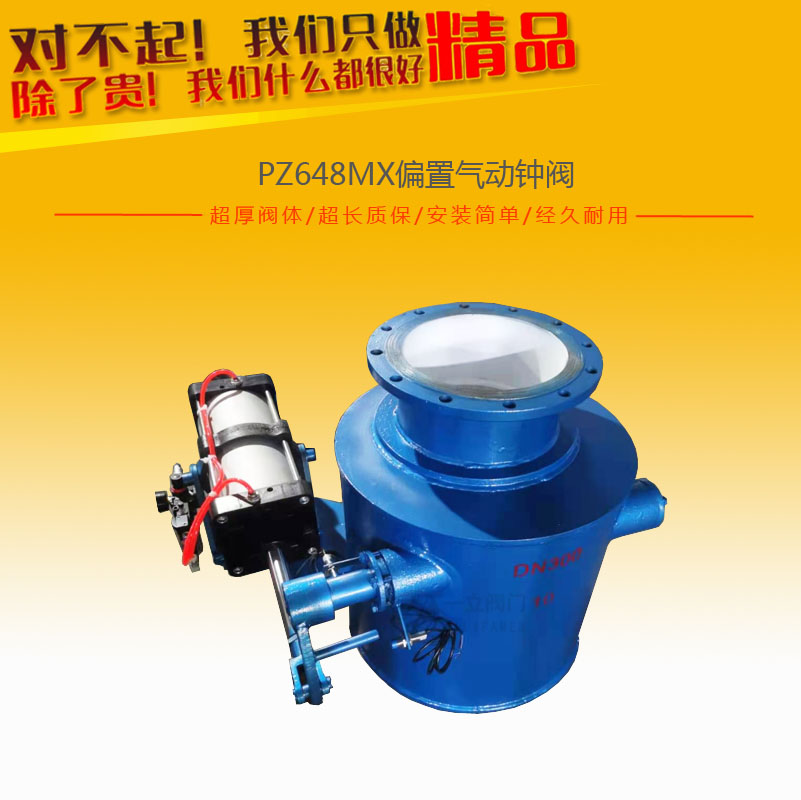

PZ648MX偏置氣動鐘閥是在以前的鐘閥的基礎上改進的，具有體積小，軸承不進灰，潤滑性能好，使用壽命長，符合噴煤系統上小體積大口徑的專用設備。用氣動裝置通過機械執行機構驅動閥塞完成啟閉動作.適用于自動控制和遠距離操作的場合。密封部位為橡膠軟密封，本閥應用于冶煉高爐噴煤系統煤粉輸送控制。全開時由于閥板的偏置，介質對閥板沒有沖刷。該閥的開關位置由限位開關反饋到操作控制室，可遠程控制。密封部位為橡膠軟密封，本閥應用于冶煉高爐噴煤系統煤粉輸送控制。全開時由于閥板的偏置，介質對閥板沒有沖刷。
產品原理:
的開關位置由限位開關反饋到操作控制室，可遠程控制。密封部位為橡膠軟密封，本閥應用于冶煉高爐噴煤系統煤粉輸送控制。全開時由于閥板的偏置，介質對閥板沒有沖刷。該閥的開關位置由限位開關反饋到操作控制室，可遠程控制。
結構特點：
PZQ648MX球面偏置式氣動鐘閥具有軸承不進灰、密封性能好、使用壽命長、動作靈敏、可靠等特點。是高爐噴煤系統中噴吹罐和中間罐等設備上作截流和密封用的設備。
產品參數：
公稱壓力 1.6Mpa 電源電壓 AC 220V
密封試驗壓力 1.76 Mpa 氣源壓力 壓縮空氣0.4-0.6MPa
強度試驗壓力 2.4 MPa 適用溫度 ≤300℃
啟閉時間 ≤15 S 適用介質 含煤氣塵灰，煙氣塵灰，煤粉等干燥細粉物料。
產品尺寸：
|
DN |
D1 |
a0 |
n-d0 |
n-M |
D |
b |
B1 |
D' |
D'1 |
n'-d0' |
a10 |
n |
B |
H |
L |
|
300 |
510 |
11.25 |
16-27 |
16-24 |
560 |
30 |
100 |
965 |
890 |
24-34 |
7.5 |
36 |
750 |
780 |
356 |
|
300 |
525 |
11.25 |
16-30 |
16-27 |
565 |
30 |
100 |
965 |
895 |
24-34 |
7.5 |
36 |
750 |
780 |
356 |
|
400 |
660 |
7.5 |
24-27 |
24-24 |
710 |
30 |
125 |
1020 |
950 |
24-34 |
7.5 |
38 |
885 |
830 |
500 |
|
500 |
730 |
7.5 |
24-34 |
24-30 |
795 |
40 |
140 |
1120 |
1050 |
28-34 |
6.43 |
38 |
1020 |
880 |
610 |
