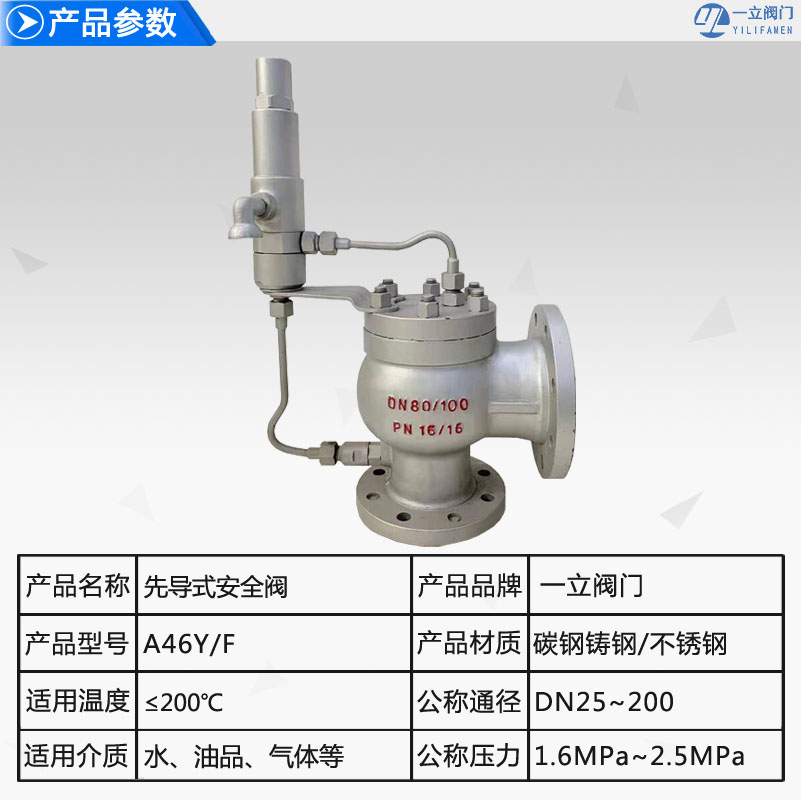

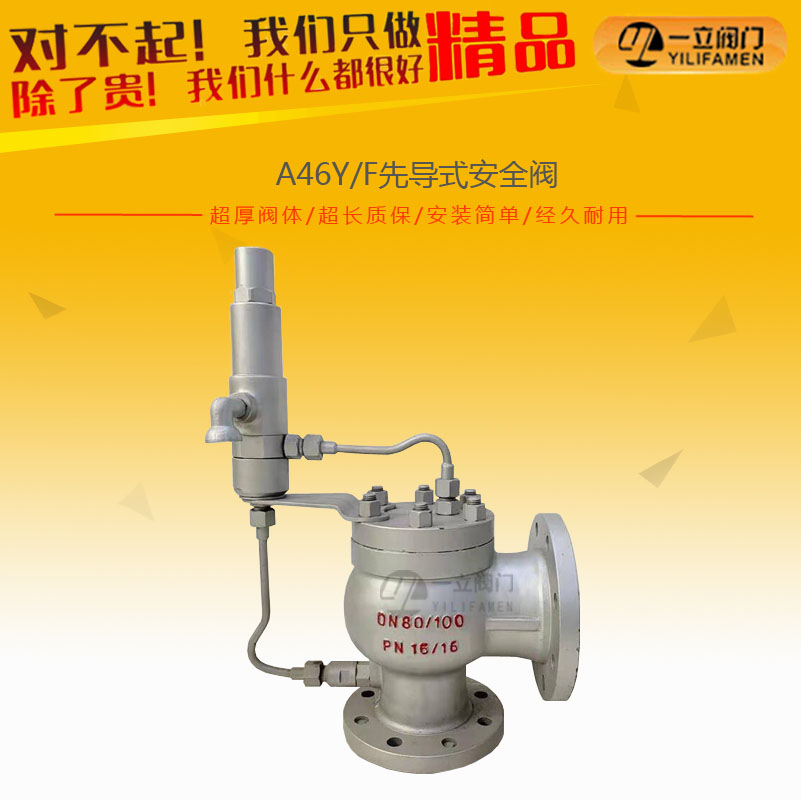

A46Y/F先導式安全閥

  • 產品概述： A46F、A46Y先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。 其主要優點
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：


A46F、A46Y先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。

其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。


應用范圍：

先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。

工作原理：

當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，最后使得流體重新進入主閥的圓頂氣室，關閉主閥。

結構特點：

1、閥座軟密封保證安全閥起跳前后的良好密封性。

2、允許工作壓力接近安全閥的整定壓力。

3、較小超壓就能使安全閥主閥迅速達到全啟狀態。

4、安全閥動作性能和開啟高度不受背壓的影響。

5、啟閉壓差可調。

6、導閥不流動型結構設計減少了有害介質的排放和環境污染。

7、可在線檢測安全閥的整定壓力。

主要優點：

變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。



產品主要零部件材質：

型號

鑄鋼型
WCB

304不銹鋼型

316不銹鋼型

316L不銹鋼型

口徑范圍

DN25~DN200

適用溫度

≤200°C

適用介質

水、油品、氣體

腐蝕性介質

腐蝕性介質

腐蝕性介質

材料

1、閥體

WCB

CF8

CF8M

CF3M

2、閥座

2Cr13/2Cr13+PTFE

304SS/304SS+PTFE

316SS/316SS+PTFE

316L/316L+PTFE

3、導向套

304SS

304SS

316SS

316L

4、彈簧

50CrVA

50CrVA包覆PTFE

50CrVA包覆PTFE

50CrVA包覆PTFE

5、O型圈

viton

viton

viton

viton

6、閥蓋

WCB

CF8

CF8M

CF3M

7、導閥

304SS

304SS

316SS

316L


產品主要結構尺寸：

公稱壓力

公稱
通徑

do

L

L1

L2

H

DN’

1.6MPa
2.5MPa

25

15

110

95

150

365

32

32

20

115

100

150

375

40

40

25

120

110

160

390

50

50

32

135

120

160

410

65

65

40

160

140

175

435

80

80

50

170

135

175

451

100

100

65

195

175

195

500

125

125

80

210

190

220

526

150

150

100

255

230

265

623

175

200

125

300

260

300

690

250
